Apache Flink

15 min read

简介

Apache Flink 是一个开源的流处理框架，具有强大的流处理和批处理功能

Apache Flink 是一个’框架’和’分布式’处理引擎，用于对无界和有界数据流进行状态计算

Apache Flink是一个框架和分布式处理引擎，用于在无界和有界数据流上进行有状态计算。Flink被设计为可以在所有常见的集群环境中运行，以内存中的速度和任意规模执行计算。

Flink核心

  • 状态 + 时间(水位线) + 事件驱动
    • 有状态 : 输入值 + 初始值 = 输出值
    • 无状态 : 输入值 = 输出值
  1. 流数据更真实地反映了我们的生活方式
  2. 低延迟（Spark Streaming 的延迟是秒级，Flink 延迟是毫秒级）
  3. 高吞吐（阿里每秒钟使用Flink 处理4.6PB，双十一大屏）
  4. 结果的准确性和良好的容错性（exactly-once）
  1. 支持事件时间（event-time）和处理时间（processing-time）语义
  2. 精确一次（exactly-once）的状态一致性保证
  3. 低延迟，每秒处理数百万个事件，毫秒级延迟（实际上就是没有延迟）
  4. 与众多常用存储系统的连接（ES，HBase，MySQL，Redis⋯）
  5. 高可用（zookeeper），动态扩展，实现7*24 小时全天候运行

数据模型

  1. Spark 采用’RDD’模型，Spark Streaming 的DStream 实际上是一组组小批数据RDD的集合
  2. Flink ‘基本数据模型’是数据流，以及事件（Event）序列（Integer. String. Long. POJO Class）

运行时架构

  1. Spark 是’批计算’，将DAG 划分为不同的Stage，一个Stage完成后才可以计算下一个Stage
  2. Flink 是’流计算’，一个事件在一个节点处理完后可以直接发往下一个节点进行处理
  • 电商和市场营销 # 数据报表. 广告投放. 业务流程需要
  • 物联网（IOT）# 传感器实时数据采集和显示. 实时报警，交通运输业（自动驾驶）
  • 电信业 # 基站流量调配
  • 银行和金融业 # 实时结算和通知推送，实时检测异常行为（信用卡盗卡）

数据架构演变

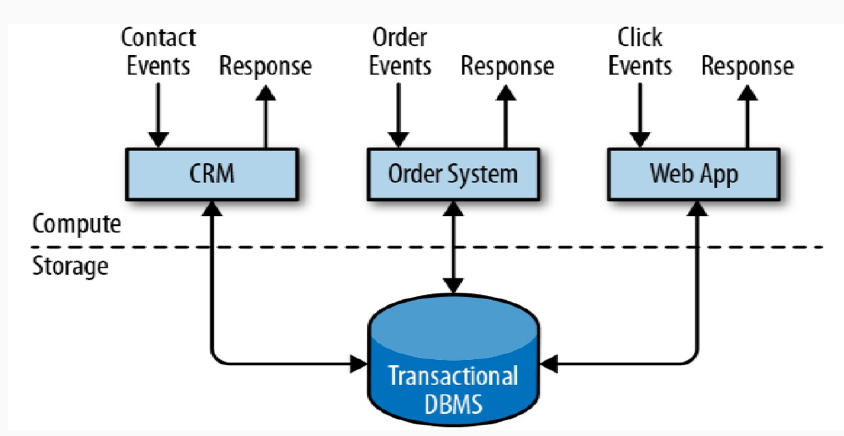

事务处理 OLTP

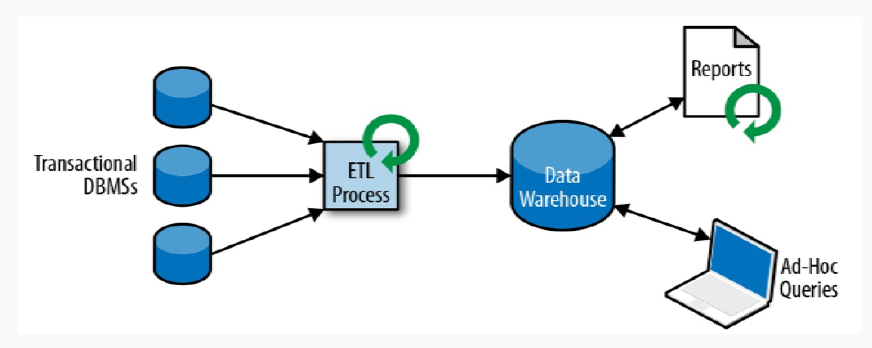

  • 分析处理 OLAP ： 将数据从业务数据库复制到数仓，再进行分析和查询

  • Lambda Architecture :  用两套系统，同时保证低延迟和结果准确

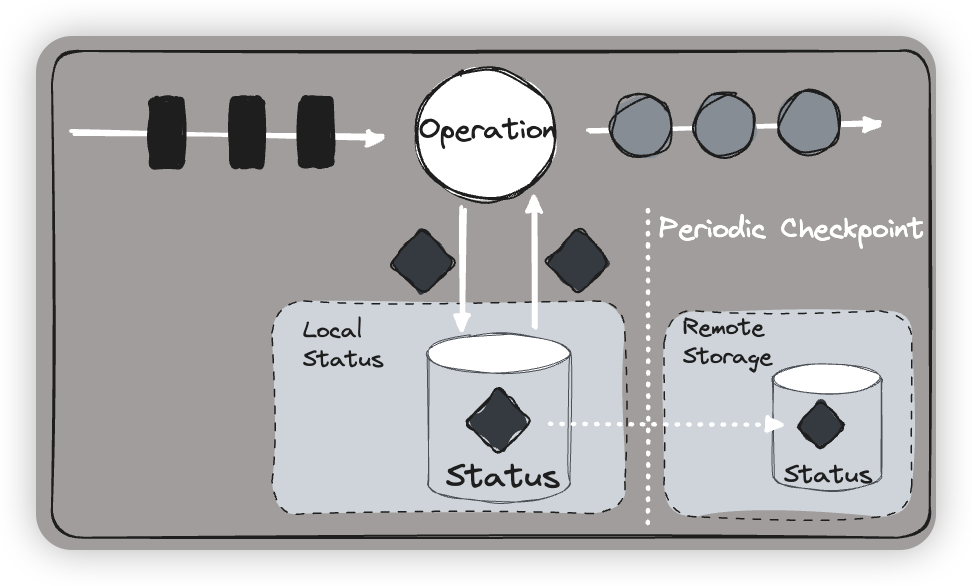

  • 有状态的流式处理流程

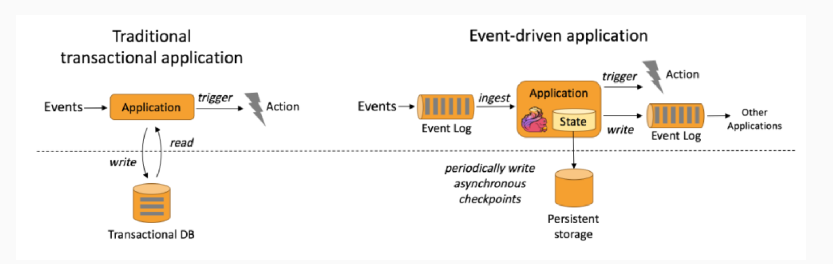

  • 本质 : 事件驱动（Event-driven）

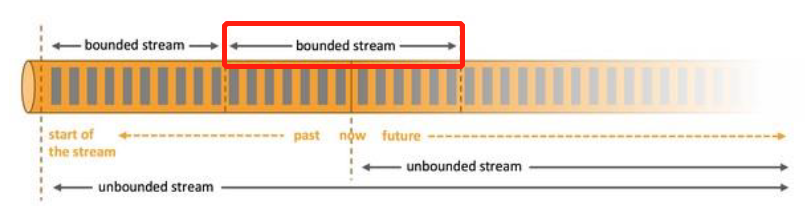

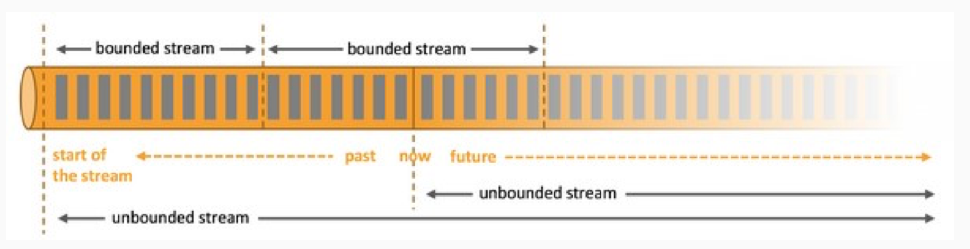

  • 基于流的世界观 : 一切都是由流组成的，离线数据是有界的流；实时数据是一个没有界限的流：这就是所谓的有界流和无界流

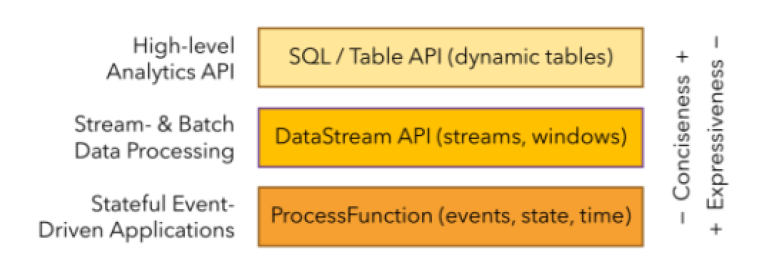

  • Flink 分层API

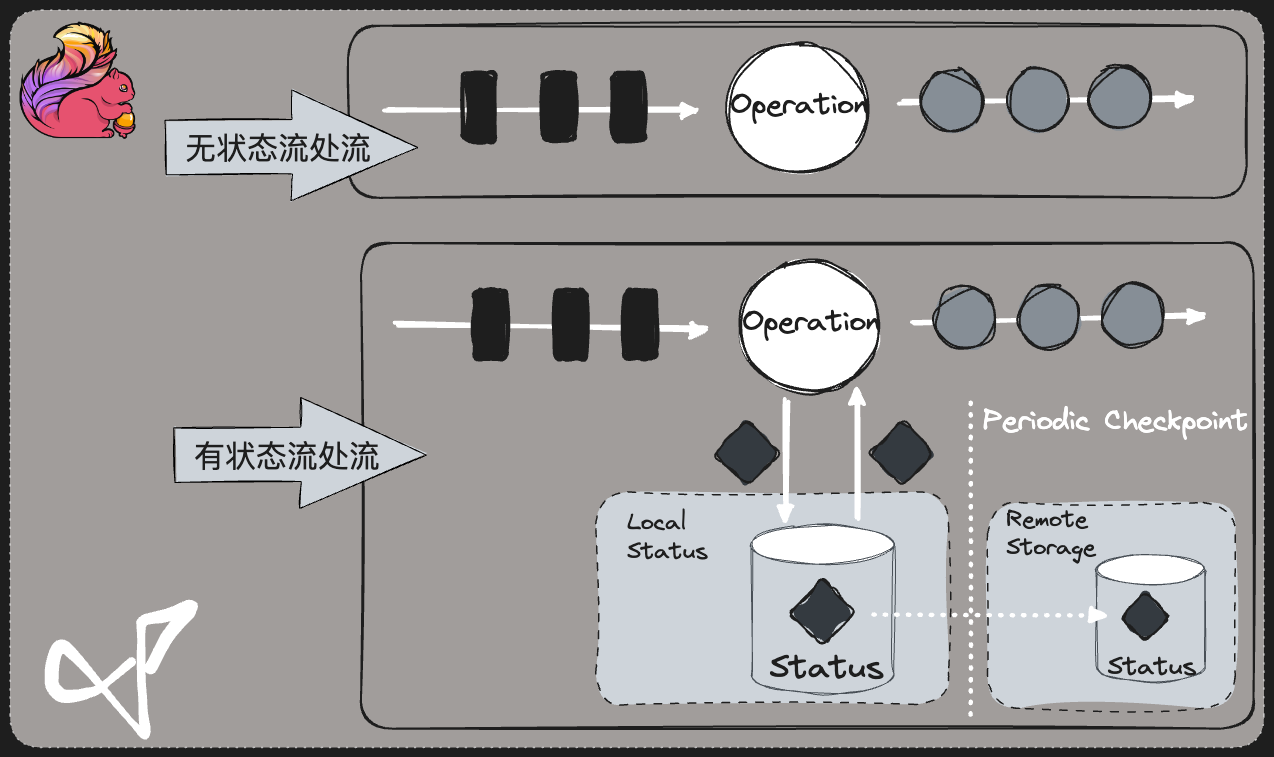

  • 有状态 与 无状态

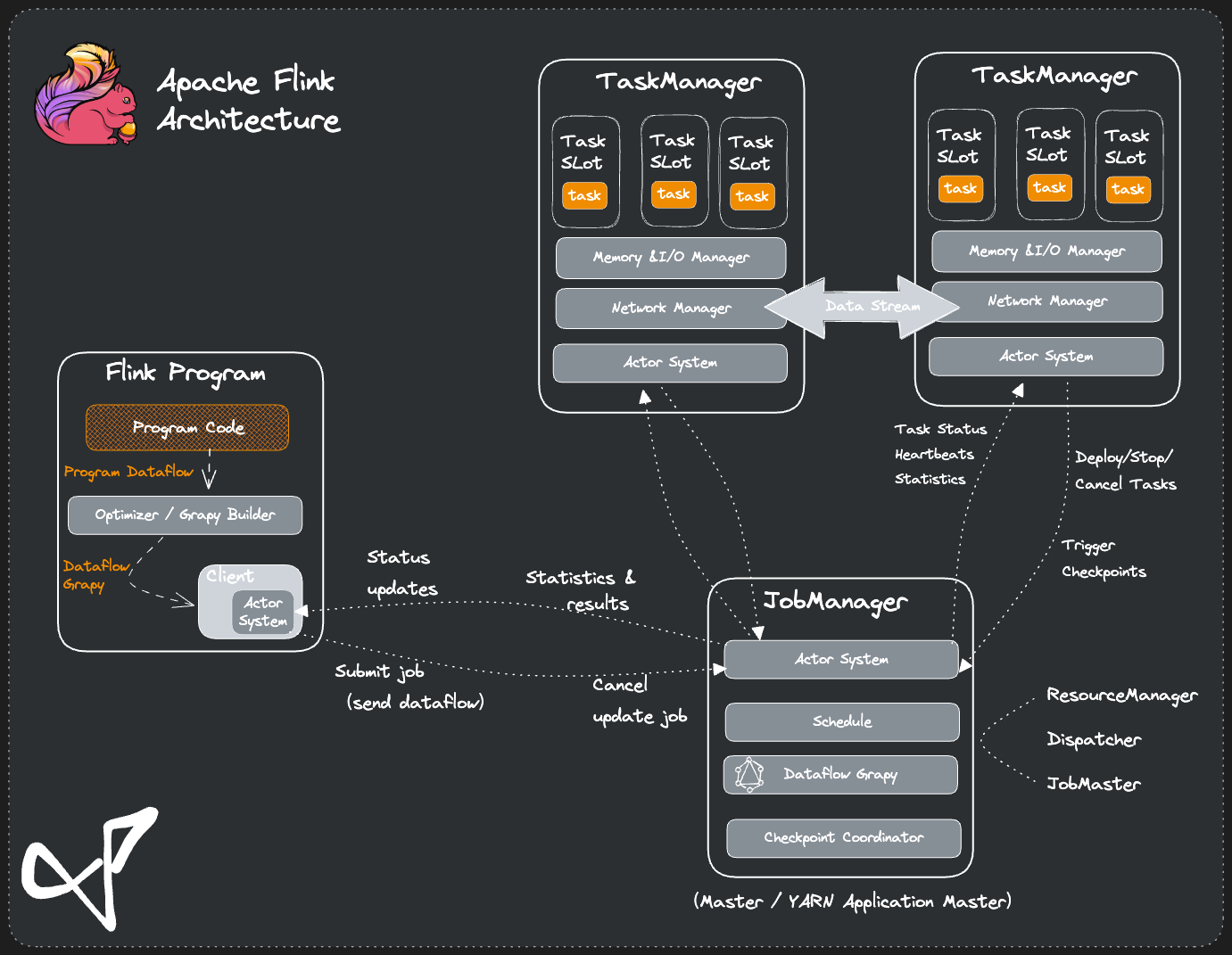

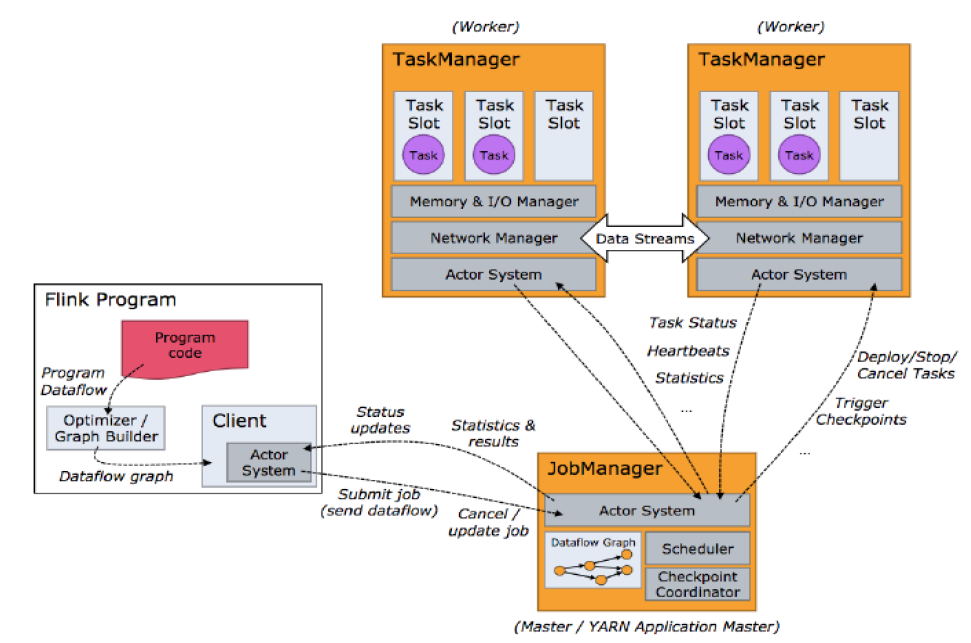

运行架构

  1. 作业管理器 JobManager
  2. 资源管理器 ResourceManager
  3. 任务管理器 TaskManager
  4. 分发器 Dispatcher

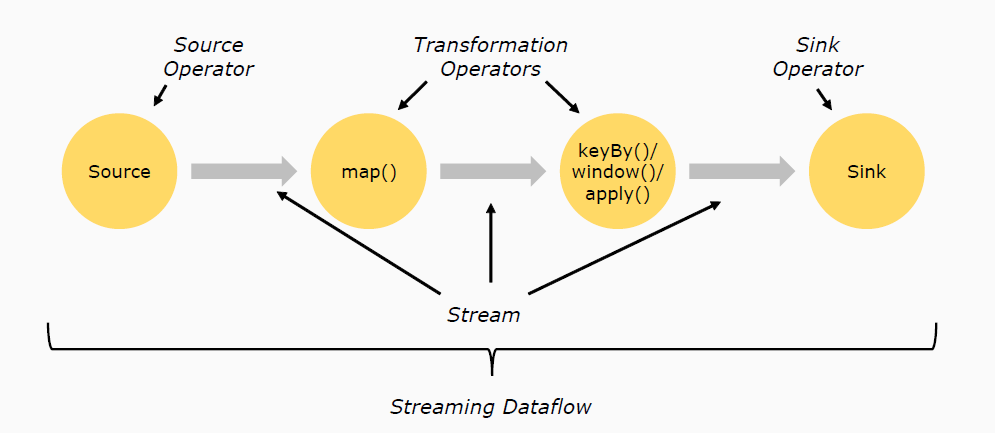

数据流

  1. Source # 负责读取数据源
  2. Transformation # 利用各种算子进行处理加工
  3. Sink # 负责输出

网络IO通信底层

  1. erlang
  2. akka
  3. netty

典型的Master-Slave 架构

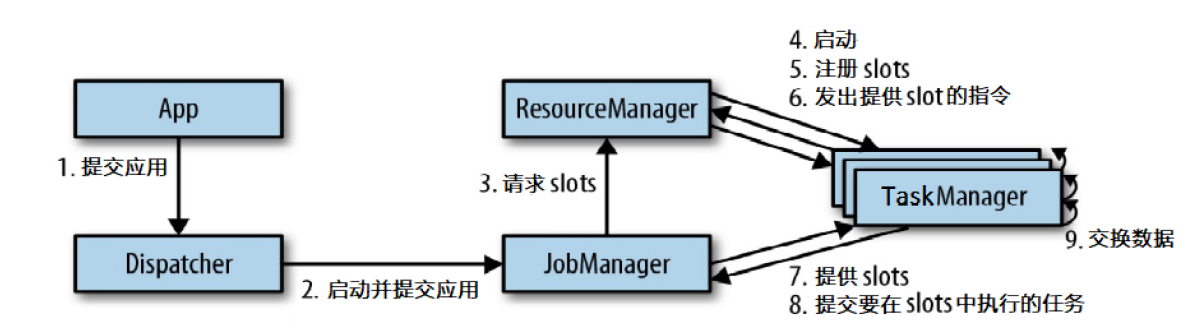

任务提交流程

任务调度原理

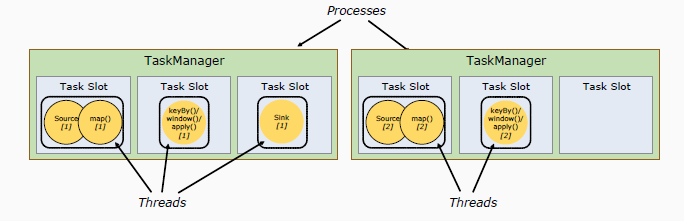

任务管理器和插槽

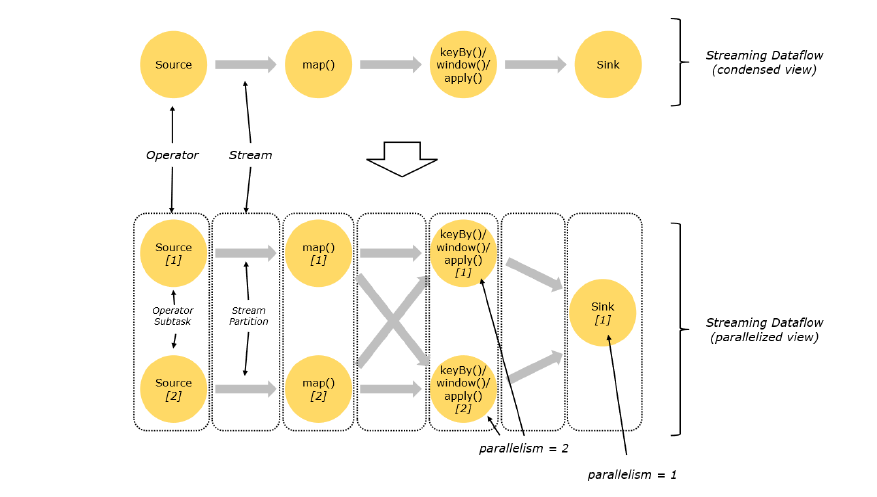

并行度 Parallelism

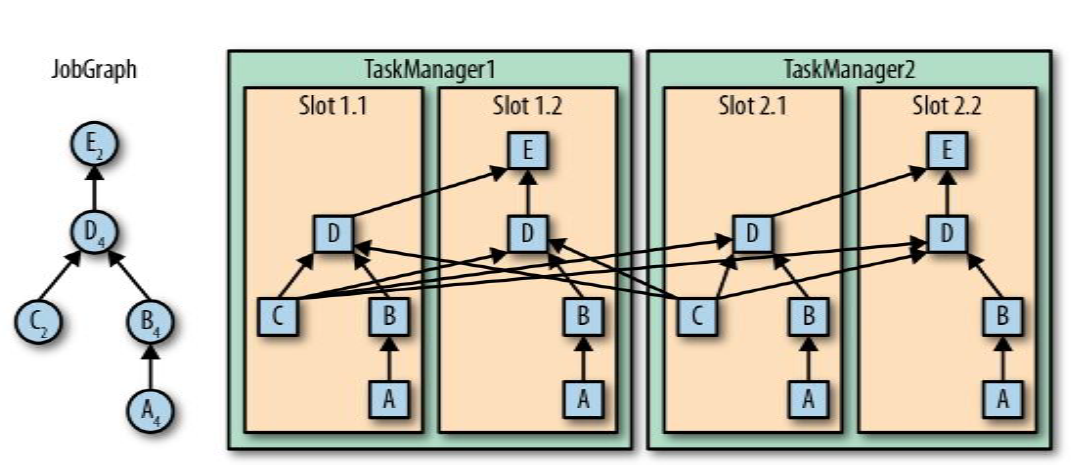

并行子任务分配

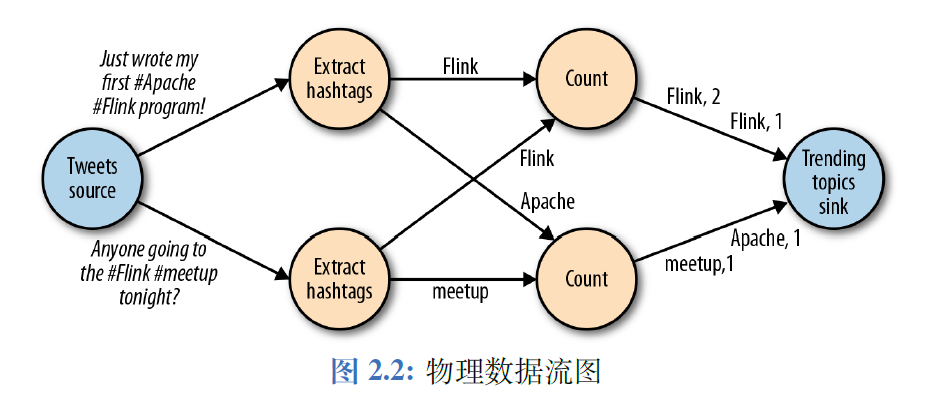

数据流

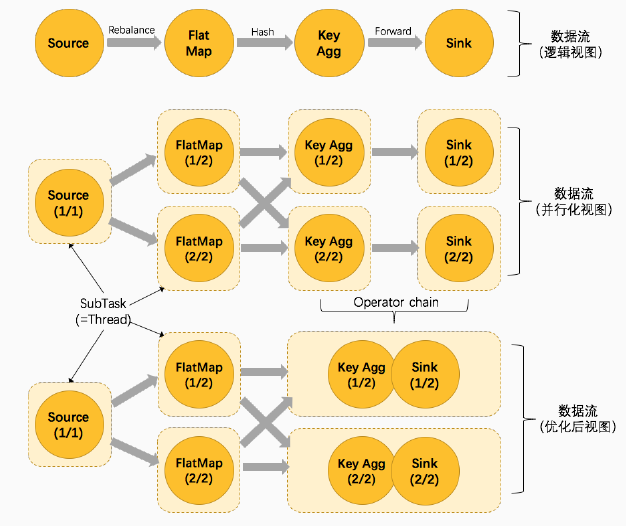

任务链

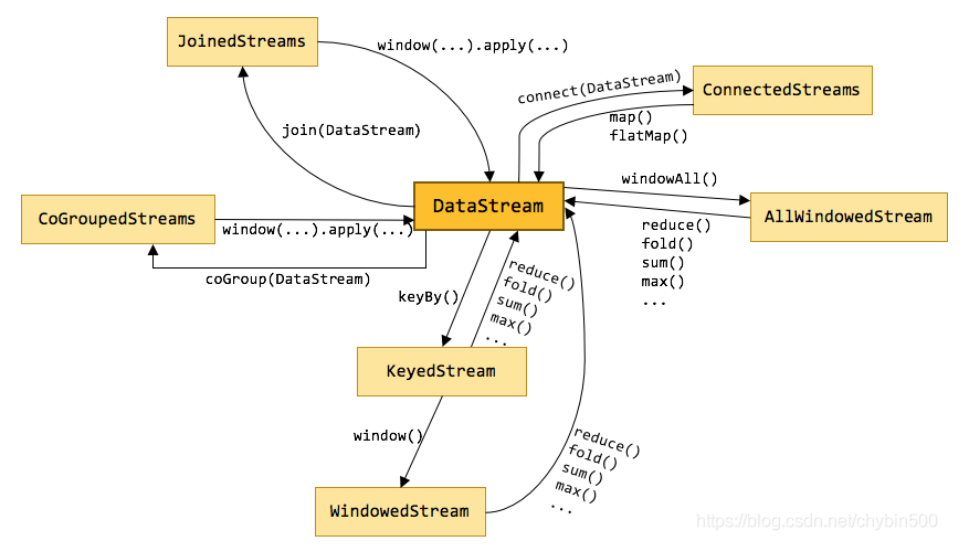

DataSteam API

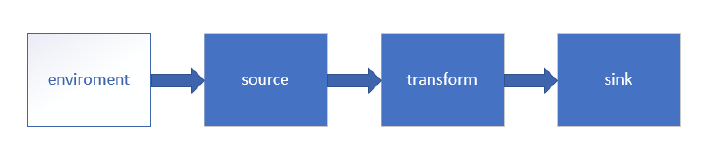

  • 流处理 API

Flink中的算子是将’一个或多个DataStream’转换为’新的DataStream’，可以将多个转换组合成复杂的数据流拓扑。

  • 源算子 Source # 数据读取，从集合. 文件. kafka. 自定义…
  • 转换算子 Transformation
  • 输出算子 Sink # 数据输出，写入文件. kafka. redis. Elasticsearch. JDBC…

转换算子 Transformation

  • map # 理解为映射，对每个元素进行一定的变换后，映射为另一个元素。

  • flatmap # 理解为将元素摊平，每个元素可以变为0个. 1个. 或者多个元素。

  • filter # 进行筛选。

  • keyBy # 将Stream根据指定的Key进行分区，是根据key的散列值进行分区的。

  • 滚动聚合算子（ Rolling Aggregation ) : sum() min() max() minBy() maxBy()

  • reduce # 归并操作，它可以将KeyedStream 转变为 DataStream。

  • split 和 select # 将一个流拆分为多个流

  • connect 和 CoMap # 将两个流纵向地连接起来，数据类型可不同

  • union # 多个流合并到一个流中，以便对合并的流进行统一处理。是对多个流的水平拼接。参与合并的流必须是同一种类型。

  • fold # 给定一个初始值，将各个元素逐个归并计算。它将KeyedStream转变为DataStream。

  • join # 指定的Key将两个流进行关联。

map 和 flatMap 区别:

map：map方法返回的是一个object，map将流中的当前元素替换为此返回值；

flatMap：flatMap方法返回的是一个stream，flatMap将流中的当前元素替换为此返回流拆解的流元素；

例子 : 有二箱鸡蛋，每箱5个，现在要把鸡蛋加工成煎蛋，然后分给学生。

map做的事情：把二箱鸡蛋分别加工成煎蛋，还是放成原来的两箱，分给2组学生；

flatMap做的事情：把二箱鸡蛋分别加工成煎蛋，然后放到一起【10个煎蛋】，分给10个学生

基础数据类型

  • 支持所有的 Java 和 Scala 基础数据类型， Int, Double, Long, String, …

  • Java 和 Scala 元组（ Tuples ）

  • Scala样例类（ case classes ）

  • Java简单对象（ POJOs ）

  • 其它（ Arrays, Lists, Maps , Enums, 等等）

实现 UDF 函数 更细粒度的控制流

  • 函数类（ Function Classes ）

  • 匿名函数（ Lambda Functions ）

  • 富函数（ Rich Functions ） # 可以获取运行环境的上下文，并拥有一些生命周期方法，所以可以实现更复杂的功能。

  • open()

  • getRuntimeContext().getState();

  • close()

Flink RichFunction & state
class flatMap_rich extends RichFlatMapFunction<In,Out>{
  override def open(configuration:Confuration) : kic  Unit = {}
  //创建初始话函数，例如创建和外部系统的连接
  override def flatMap(in : In,out:Collector<Out>)() :Unit = {}
  //做一些操作
  override def close : Unit = {}
  //做一些清理工作，例如关闭和外部系统的连接
}
  • DataStream

Window API

窗口（Window）: [ ) 左闭右开 : 将无限流切割为有限流的一种方式，它会将流数据分发到有限大小的桶（bucket）中进行分析

窗口分类

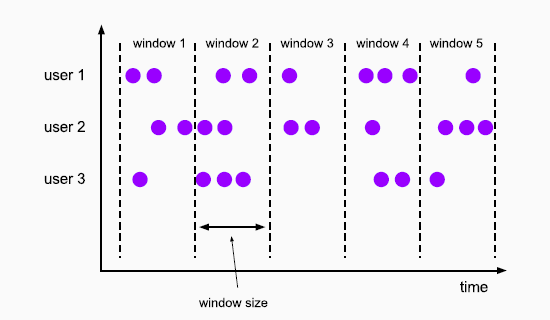

  1. 滚动窗口 Tumbling Windows

    1. 将数据依据固定的窗口长度对数据进行切分
    2. 时间对齐，窗口长度固定，没有重叠

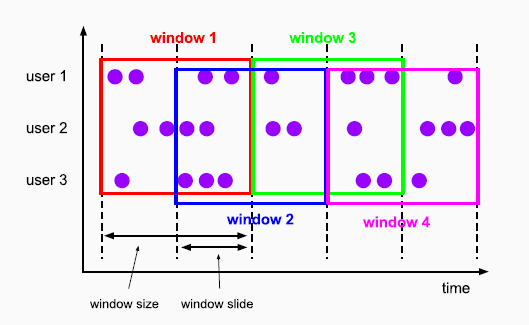

  2. 滑动窗口 Sliding Windows

    1. 滑动窗口是固定窗口的更广义的一种形式，滑动窗口由固定的窗口长度和滑动间隔组成
    2. 窗口长度固定，可以有重叠

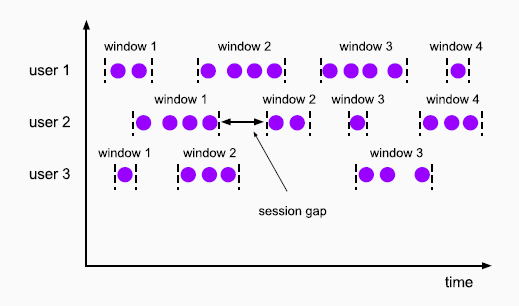

  3. 会话窗口 Session Windows

    1. 由一系列事件组合一个指定时间长度的timeout 间隙组成，也就是一段时间没有接收到新数据就会生成新的窗口
    2. 时间无对齐
    3. 只有Flink 支持会话窗口
  • 有界的流 ⇒ 窗口

Wartermark

在Flink中，水位线（watermark）是一种’衡量Event Time进展’的机制，用来’处理实时数据中的乱序’问题的，通常是’水位线’和’窗口’结合使用来实现

  • 水位线是一种逻辑时钟
  • 水位线由程序员编程插入到数据流中
  • 水位线是一种特殊的事件
  • 在事件时间的世界里，水位线就是时间
  • 水位线 = 观察到的最大时间戳 - 最大延迟时间 - 1 毫秒
  • 水位线超过窗口结束时间，窗口闭合，默认情况下，迟到元素被抛弃
  • Flink 会在流的最开始插入一个时间戳为负无穷大的水位线
  • Flink 会在流的最末尾插入一个时间戳为正无穷大的水位线
  1. Event Time（事件时间）：事件创建的时间（必须包含在数据源中的元素里面）
  2. Ingestion Time（摄入时间）：数据进入Flink 的source 算子的时间，与机器相关
  3. Processing Time（处理时间）：执行操作算子的本地系统时间，与机器相关

迟到数据处理的原因 ： 由于网络. 分布式等原因，会导致乱序数据的产生

1. 直接抛弃迟到的元素
2. 将迟到的元素发送到另一条流中去
3. 可以更新窗口已经计算完的结果，并发出计算结果

状态管理

Flink 中的状态 # 类似本地变量

  • 算子状态 Operatior State # 算子状态的作用范围限定为算子任务
    • 列表状态 List state
    • 联合列表状态 Union list state
    • 广播状态 Broadcast state
      • 键控状态 Keyed State # 根据输入数据流中定义的键（ key ）来维护和 访问
  • 值状态（ValueState）：将状态表示为单个的值
  • 列表状态（List State）：将状态表示为一组数据的列表
  • 字典状态（MapState）：将状态表示为一组Key-Value 对
  • 聚合状态：将状态表示为一个用于聚合操作的列表
    • 状态后端 State Backends # 状态的存储 . 访问以及维护

容错机制

  • Flink 故障恢复机制的核心 : 应用状态的一致性检查点
  • 应用状态的一致性检查点 : 所有任务的状态，在某个时间点的一份的快照 ( 时间点 ： 是所有任务都恰好处理完一个相同的输入数据的时候)
  • 从检查点恢复状态
    • 重启应用
    • 从 checkpoint 中读取状态，将状态重置
    • 开始消费并处理检查点到发生故障之间的所有数据 # 精确一次

状态一致性

状态一致性分类

  • AT-MOST-ONCE（最多一次） - 当任务故障时，最简单的做法是什么都不干，既不恢复丢失的状态，也不重播丢失的数据。At-most-once 语义的含义是最多处理一次事件。例如：UDP，不提供任何一致性保障
  • AT-LEAST-ONCE（至少一次） - 在大多数的真实应用场景，我们希望不丢失事件。这种类型的保障称为at-least-once，意思是所有的事件都得到了处理，而一些事件还可能被处理多次。
  • EXACTLY-ONCE（精确一次） - 恰好处理一次是最严格的保证，也是最难实现的。恰好处理一次语义不仅仅意味着没有事件丢失，还意味着针对每一个数据，内部状态仅仅更新一次。

端到端 exactly once 1. 内部保证——checkpoint（分布式异步快照算法） 2. Source 端——可重设数据的读取位置（Kafka，FileSystem） 3. Sink 端——从故障恢复时，数据不会重复写入外部系统 幂等写入 事务写入

  1. 幂等写入 ： 是说一个操作，可以重复执行很多次，但只导致一次结果更改，也就是说，后面再重复执行就不起作用了
  2. 事务写入 ： 应用程序中一系列严密的操作，所有操作必须成功完成，否则在每个操作中所作的所有更改都会被撤消（ACID）；具有原子性：一个事务中的一系列的操作要么全部成功，要么一个都不做 实现： 1. 预写日志 2. 两阶段提交
